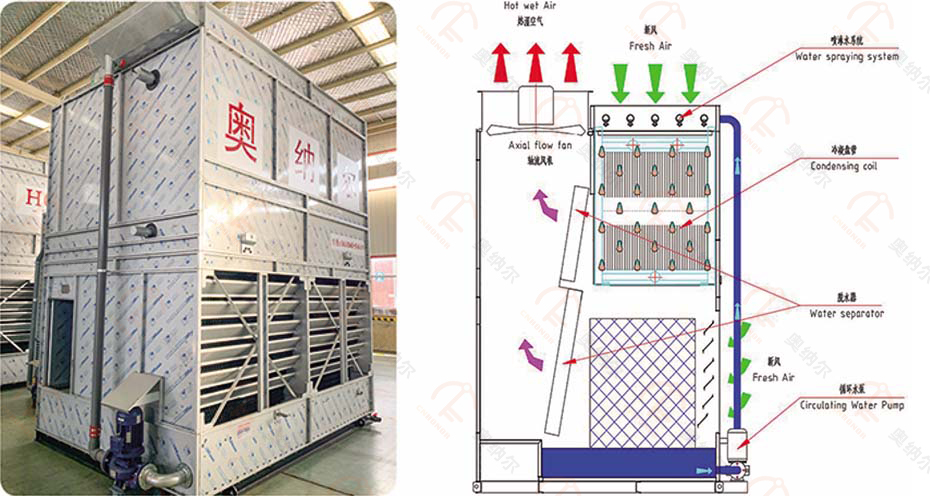

顺流式蒸发式冷凝器是以水和空气为冷却介质与盘管内的高温气态制冷剂进行热交换，交换后制冷剂冷凝为液态。设备内部设喷淋水系统、冷凝盘管、填料热交换层、脱水器等，外部设循环水泵、轴流风机、电子水除垢仪（选配）。工作时，高温气态制冷剂从盘管上端进入。在轴流风机的作用下，设备内腔成负压状态，喷淋水系统在强劲的风力下均匀覆盖在盘管表面对制冷剂进行冷热交换。冷凝的制冷剂从盘管下端流出，冷却水和空气吸热后温度急剧升高，部分冷却水气化形成水蒸气，蒸发过程中产生的热量经过轴流风机吸排入大气，同时没有气化的冷却水流回集水池供循环水泵重新进入喷淋水系统工作。散失到大气的水分由集水池内的浮球阀及时给与补充，保证整个系统顺畅运转。

• 热交换性能卓越

  椭圆形冷凝盘管排列紧凑，降低空气流动阻力，结合填料经过风水同向二次热交换，高效实现冷热交换，同时避免盘管壁干点和结垢的形成。

• 运输方便

  采用分体式结构，方便产品运输及安装。

• 检修方便

  采用符合人机工程学设计，超大检修门及通道，固定式爬梯等结构方便人员进行维护工作；此外集水池采用浮球及不锈钢滤网装置，能够实现不停机维护。

• 运行成本低，节能环保

  水风同向结构，保证设备高效换热性能；冷凝温度低，节约水电，具有低噪音，维修成本低等优点。

序号	型号	名义工程排热量	风机			水泵			外形尺寸		进气口	出水口	补水口	溢流量	排污口	重量
			数量	风量	功率	数量	流量	功率	长	宽						净重	运行
		kw	台	m³/h	kw	台	m³/h	kw	mm	mm						kg	kg
1	SLZ200	200	1	25000	2.2	1	29	1.1	2123	1509	Φ76	Φ57	DN25	DN50	DN40	1510	2850
2	SLZ250	250	1	33000	3	1	29	1.1	2205	1509	Φ76	Φ57	DN25	DN50	DN40	1690	3080
3	SLZ320	320	1	45000	4	1	29	1.1	2547	1509	Φ76	Φ57	DN25	DN50	DN40	1800	3468
4	SLZ420	420	1	60000	4	1	44.7	2.2	2613	2140	Φ108	Φ89	DN25	DN50	DN40	2200	4797
5	SLZ550	550	1	72000	5.5	1	44.7	2.2	2849	2140	Φ108	Φ89	DN25	DN50	DN40	2620	5113
6	SLZ600	600	1	77000	5.5	1	58	2.2	3037	2140	Φ108	Φ89	DN25	DN50	DN40	3390	5998
7	SLZ750	750	2	90000	8	1	65	3	3680	2497	Φ108	Φ89	DN25	DN50	DN40	4000	7644
8	SLZ870	870	2	120000	8	1	116	4	3680	2725	Φ108	Φ89	DN25	DN50	DN40	4360	8538
9	SLZ950	950	2	120000	8	1	116	4	3680	2833	Φ108	Φ89	DN25	DN50	DN40	4430	9018
10	SLZ1100	1100	2	144000	11	1	116	4	3680	2861	Φ108	Φ89	DN25	DN50	DN40	5477	10525
11	SLZ1200	1200	2	144000	11	1	116	4	3680	2969	Φ108	Φ89	DN25	DN50	DN40	6000	11183
12	SLZ1420	1420	2	174000	15	1	116	4.4	3680	3185	2-Φ108	2-Φ89	DN25	DN50	DN40	7300	12195
13	SLZ1600	1600	3	195000	12	2	130	6	5440	2861	2-Φ108	2-Φ89	DN25	DN50	DN40	8050	14543
14	SLZ1900	1900	3	234000	16.5	2	232	8	5440	3157	2-Φ108	2-Φ89	DN25	DN50	DN40	8520	15927
15	SLZ2100	2100	3	240000	16.5	2	232	8	6580	3159	2-Φ108	2-Φ89	DN25	DN50	DN40	9600	17212
16	SLZ2300	2300	3	300000	22.5	2	232	8	6580	3267	2-Φ108	2-Φ89	DN25	DN50	DN40	10890	18917
