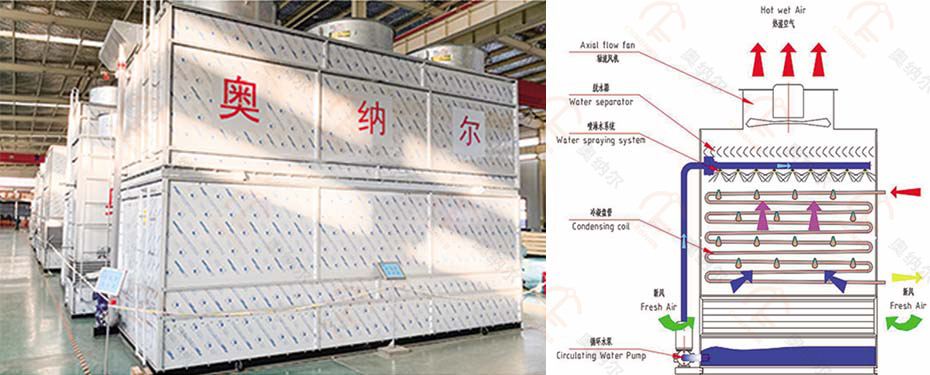

逆流式蒸发式冷凝器是以水和空气为冷却介质与盘管内的高温气态制冷剂进行热交换，交换后制冷剂冷凝为液态。设备内部设喷淋水系统、冷凝盘管、脱水器等，外部设循环水泵、轴流风机、电子水除垢仪（选配）。工作时，高温气态制冷剂从盘管上端进入。在轴流风机的作用下，设备内腔成负压状态，喷淋水系统借助风势均匀覆盖在盘管表面对制冷剂进行冷热交换。冷凝的制冷剂从盘管下端流出，冷却水和空气吸热后温度急剧升高，部分冷却水气化形成水蒸气，蒸发过程中产生的热量经过轴流风机吸排入大气，同时没有气化的冷却水流回集水池供循环水泵重新进入喷淋水系统工作。散失到大气的水分由集水池内的浮球阀及时给与补充，保证整个系统顺畅运转。

• 热交换性能卓越

  椭圆形冷凝盘管排列紧凑，降低空气流动阻力，同时借助轴流风机产生的风势进行热交换，高效实现冷热交换，同时避免盘管壁干点和结垢的形成。

• 运输方便

  采用分体式结构，方便产品运输及安装。

• 检修方便

  采用符合人机工程学设计，超大检修门及通道，固定式爬梯等结构方便人员进行维护工作；此外集水池采用浮球及不锈钢滤网装置，能够实现不停机维护。

• 运行成本低，节能环保

  水风逆向结构，保证设备高效换热性能；冷凝温度低，节约水电，具有低噪音，维修成本低等优点。

序号	型号	名义工程排热量	风机			水泵			外形尺寸		进气口	出水口	补水口	溢流量	排污口	重量
			数量	风量	功率	数量	流量	功率	长	宽						净重	运行
		kw	台	m³/h	kw	台	m³/h	kw	mm	mm						kg	kg
1	ZXX200	200	1	25000	2.2	1	29	1.1	1530	1259	Φ89	Φ76	DN25	DN50	DN40	1430	2470
2	ZXX250	250	1	30000	2.2	1	29	1.1	1830	1259	Φ89	Φ76	DN25	DN50	DN40	1690	2950
3	ZXX320	320	1	40000	4	1	29	1.1	1898	1475	Φ108	Φ89	DN25	DN50	DN40	1800	3500
4	ZXX420	420	1	50000	4	1	58	2.2	2238	1637	Φ108	Φ89	DN25	DN50	DN40	2200	4200
5	ZXX550	550	1	60000	4	1	58	2.2	3038	1583	Φ108	Φ89	DN25	DN50	DN40	2620	5200
6	ZXX600	600	1	65000	5.5	1	58	2.2	3038	1637	Φ108	Φ89	DN25	DN50	DN40	3090	6000
7	ZXX750	750	2	87500	8	1	116	4	3060	2148	2-Φ108	2-Φ89	DN25	DN50	DN40	4000	6900
8	ZXX800	800	2	120000	8	1	116	4	3060	2256	2-Φ108	2-Φ89	DN25	DN50	DN40	4200	7220
9	ZXX870	870	2	100000	8	1	116	4	3060	2472	2-Φ108	2-Φ89	DN25	DN50	DN40	4360	7670
10	ZXX950	950	2	100000	8	1	116	4	3660	2256	2-Φ108	2-Φ89	DN25	DN50	DN40	4430	8047
11	ZXX1100	1100	2	130000	11	1	116	4	3660	2580	2-Φ108	2-Φ89	DN25	DN50	DN40	5470	9609
12	ZXX1200	1200	2	130000	11	1	116	4	3660	2688	2-Φ108	2-Φ89	DN25	DN50	DN40	6000	10300
13	ZXX1420	1420	3	180000	12	1	116	4.4	4260	2796	2-Φ108	2-Φ89	DN25	DN50	DN40	7300	12500
14	ZXX1600	1600	3	195000	12	2	143	7.5	4840	2796	2-Φ108	2-Φ89	DN25	DN50	DN40	8050	14000
15	ZXX1900	1900	3	234000	16.5	1	143	7.5	5266	2950	4-Φ108	4-Φ89	DN25	DN50	DN40	8520	14700
16	ZXX2100	2100	3	225000	16.5	2	232	8	5914	2950	4-Φ108	4-Φ89	DN25	DN50	DN40	9600	16500
17	ZXX2300	2300	3	255000	22.5	2	232	8	5482	2950	4-Φ108	4-Φ89	DN25	DN50	DN40	10890	18000
18	ZXX2400	2400	3	255000	22.5	2	232	8	5698	2950	4-Φ108	4-Φ89	DN25	DN50	DN40	11300	18600
